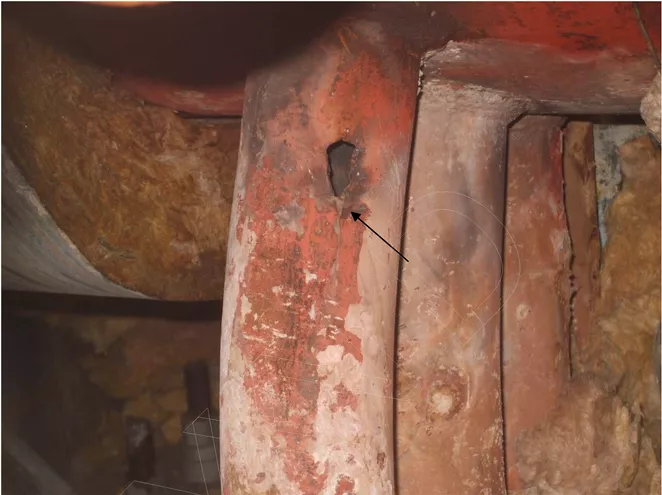

低压蒸发器连通管破损穿孔（如图所示），所有管道在这一部位都有明显的减薄，在设计工况下，低压蒸发器连通管第一排（顺着烟气方向）的速度为 17.8m/s, 连通管第二排的速度为 10.8m/s，连通管第三排的速度为 5.2m/s，连通管第四排的速度为 4.8m/s。

通过对提供的资料判断：低压蒸发器的介质是水和蒸汽，没有很糟糕的腐蚀机理，这一现象在同类设备中很少发生，我们认为主要应该是冲刷问题，通过对对蒸发器管道中介质的流量和流速进行计算，第一排连通管与其它几排连通管吸收热量的分配比为：1:0.83:0.83? :0.83? ，分析认为第一排连通管吸热量较高，实际比理论吸热量可能更高一些，所以低压蒸发器连通管第一排的速度可能会大于 18m/s，尤其是在连通管弯头处，在介质速度超过 18m/s时，易使管壁磨损减薄，流速太高，建议改进设计后对设备进行相应的改造。
