碳钢和低合金钢电化学充氢方法

2026-05-08 16:32:17 作者：考拉腐蚀来源：考拉腐蚀分享至：

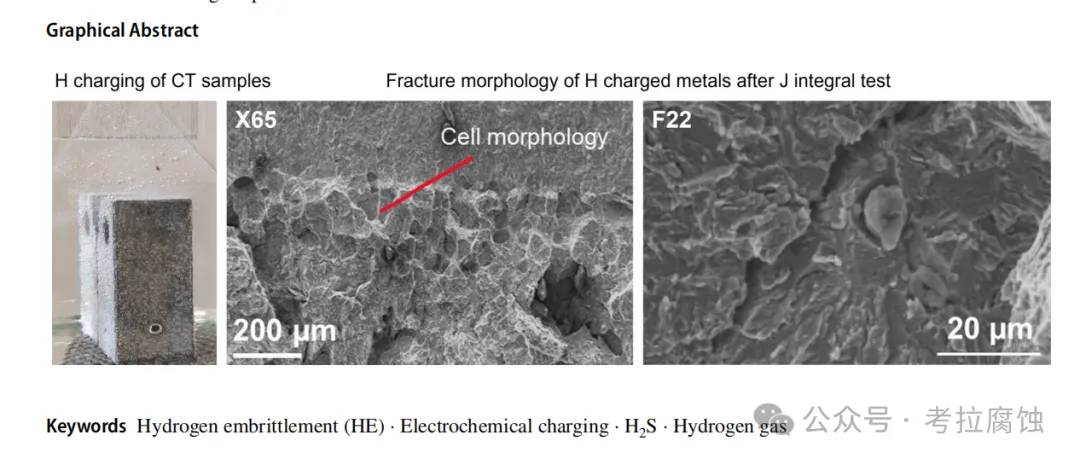

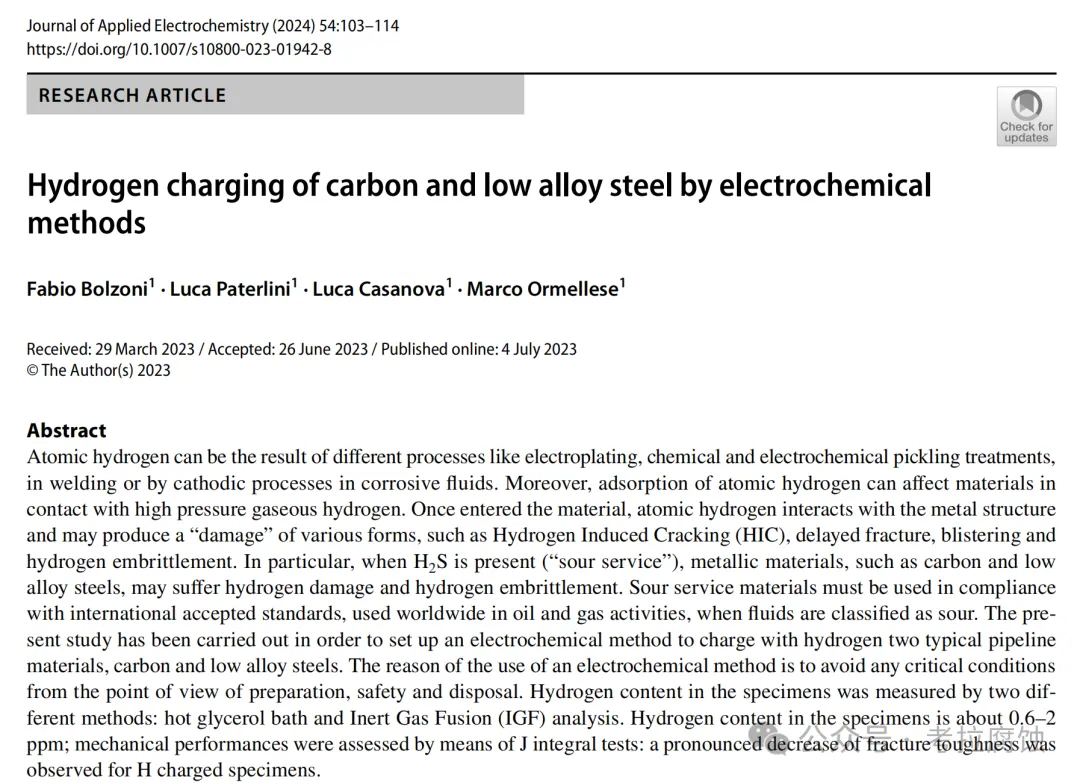

参考该文献，梳理了几个电化学充氢的方法，供参考。

【1】氢致损伤的来源：

原子氢主要来自：电镀（electroplating)、酸洗(chemical and electrochemical pickling treatments)、焊接(welding)、腐蚀体系阴极反应(cathodic processes in corrosive systems(如H₂S 会抑制氢原子复合为 H₂，大幅促进氢进入钢材，引发氢致开裂 (HIC)、延迟断裂、氢脆 (HE)、硫化物应力腐蚀开裂 (SSCC））。

【2】电化学充氢的三个步骤：

1、Production of a large amount of atomic hydrogen on the material surface available for absorption and diffusion into steel; 在金属表面通过阴极反应生产大量的可吸附和扩散的原子氢；（电流密度、电位，以及毒化剂的使用（a poisoner for inhibiting the hydrogen rebombination raection, 2H→H2））

2、Diffusion of the atomic hydrogen into steel through the full thickness;原子氢按照菲克定律扩散并贯穿整个钢试样的厚度；（扩散系数、钢表面氢的逸度、温度对扩散系数的影响）

3、Hydrogen containment in the steel.（室温条件下，铁素体钢中可扩散氢扩散非常快；通过液氮急冷保存，防止氢快速逸出！）

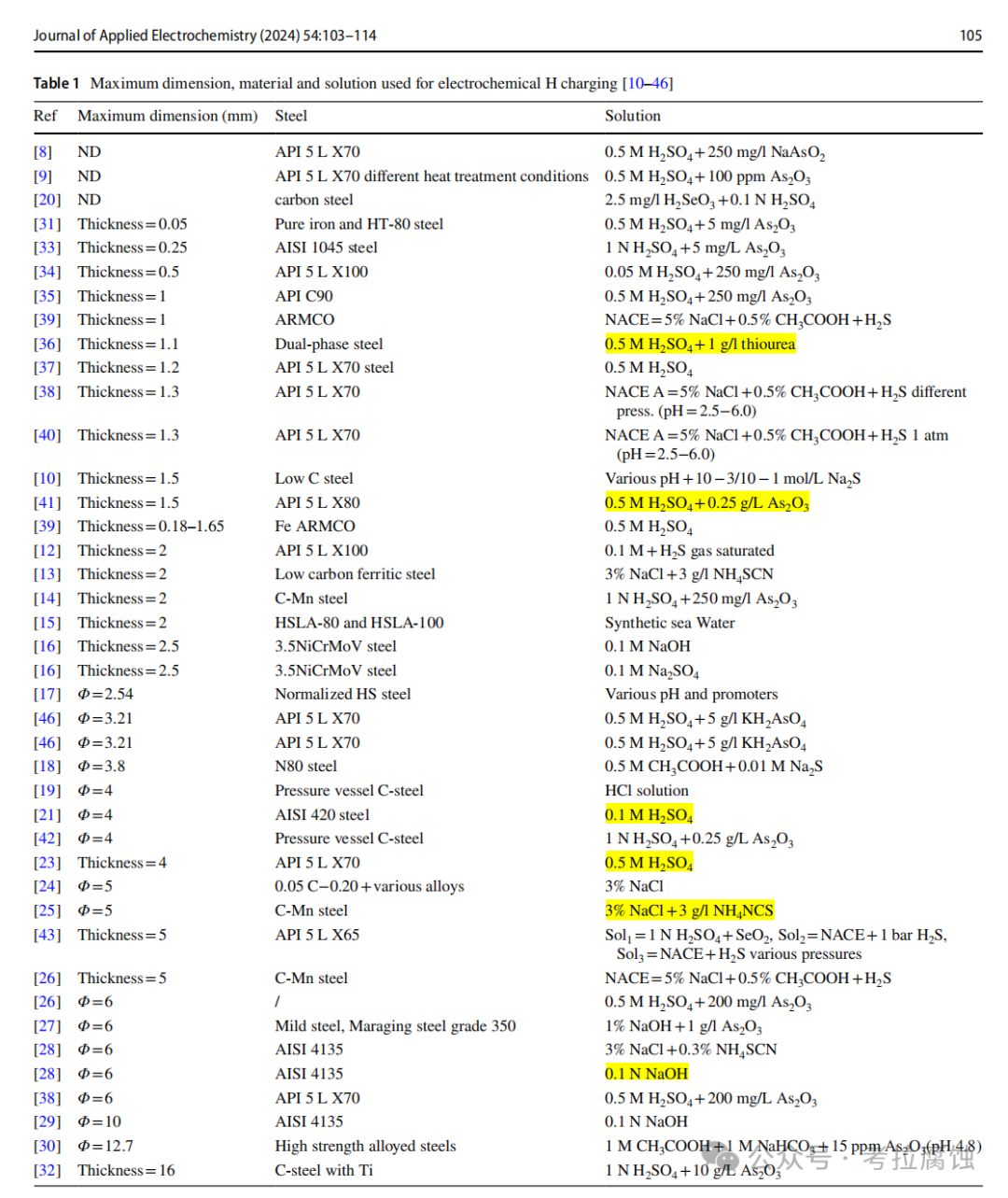

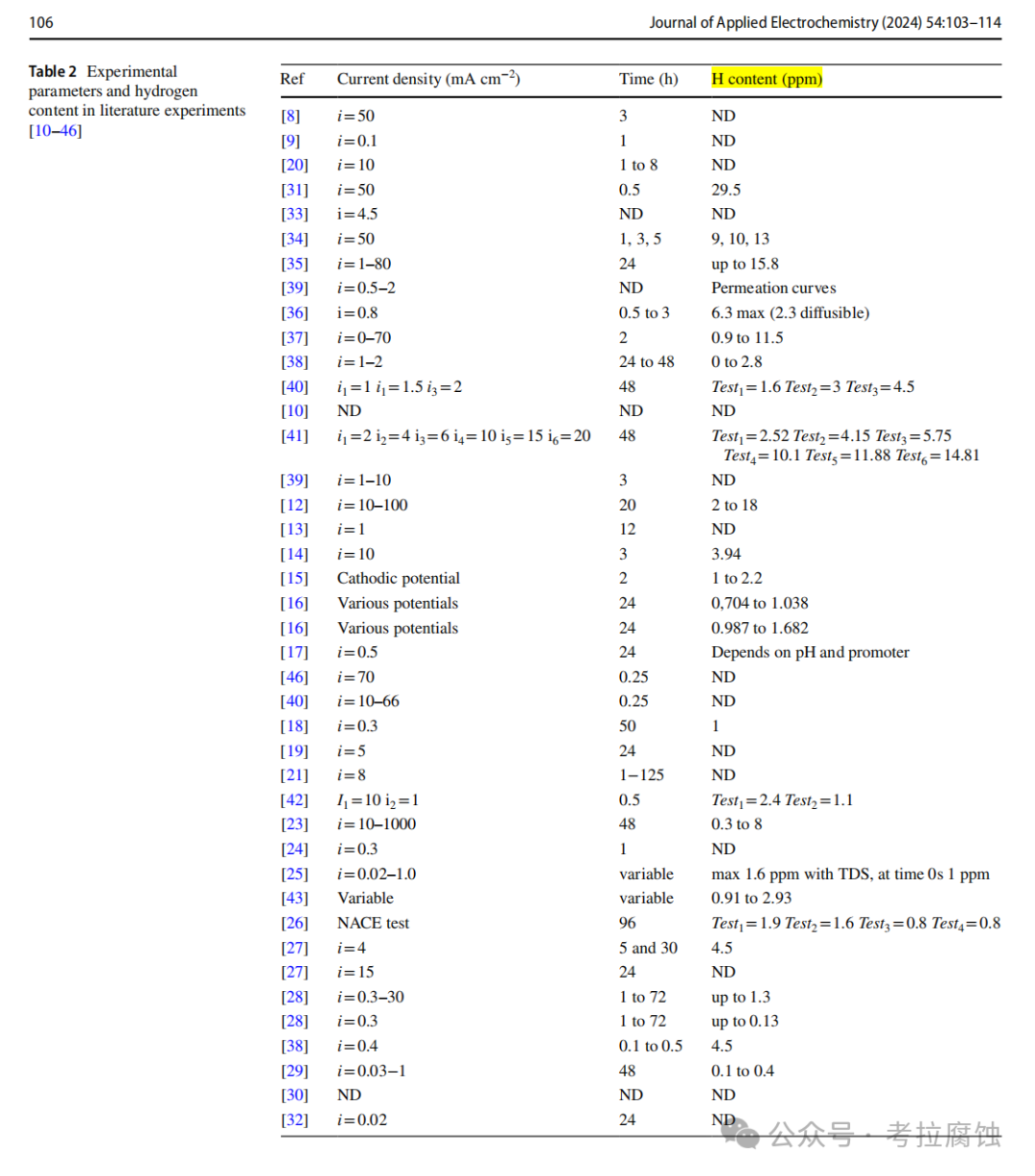

下图表1是电化学充氢用溶液、钢试样及对应试样尺寸。
