辐照后还能不脆？核结构钢靠“自己长出的线性界面相态”保住延性

从 PM-HIP Grade 91 铁素体钢看 Si 富集位错线与强度—延性权衡

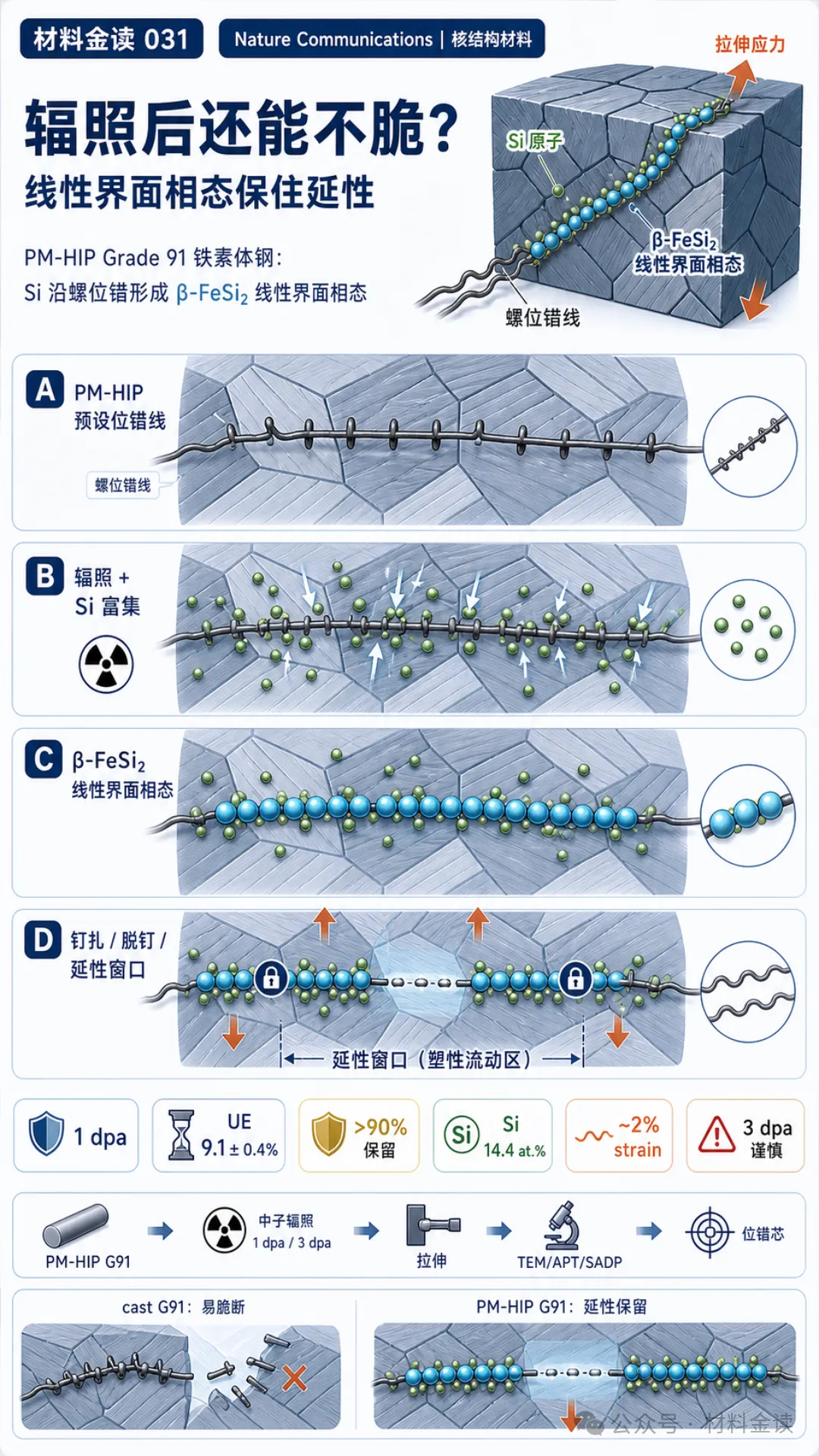

开篇一图流

 1 分钟读懂

01

核结构钢在中子辐照后常会出现辐照强化和延性损失，强度—延性权衡比常规服役环境更尖锐。

02

这篇论文中，PM-HIP Grade 91 钢在 1 dpa 后均匀延伸率仍有 9.1 ± 0.4%，保留辐照前超过 90%，明显高于 cast G91 的 5.6 ± 0.6%。

03

作者用拉伸、断口、TEM、APT 和 SADP 追踪到一个关键线索：Si 在螺位错芯附近富集，并与 β-FeSi2 linear complexion 相关。

04

这不是“万能抗辐照配方”。3 dpa 后 PM-HIP 的延性也下降，作者也指出 complexion 在更高剂量下的情况仍未完全清楚。

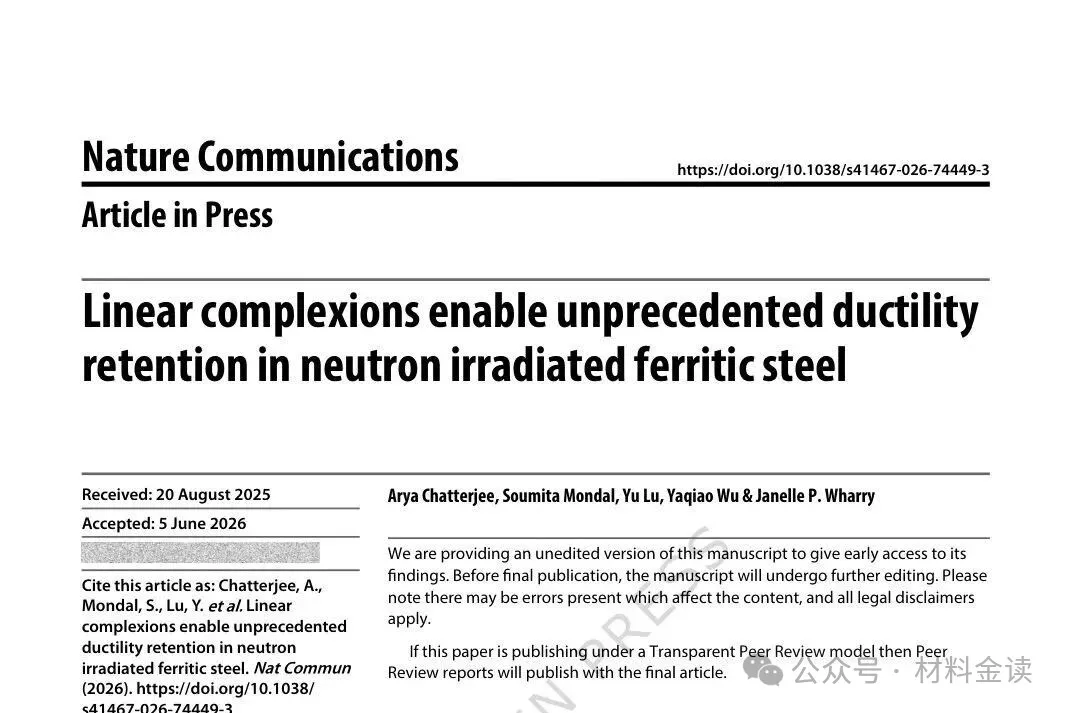

 论文信息卡

 摘要精读

核结构材料面对的一个核心矛盾是：辐照会制造大量点缺陷、位错环、团簇和偏聚结构，使材料强度上升，但塑性变形能力往往下降。对于 ferritic / martensitic steels 这类核工程常用钢，辐照硬化和脆化直接关系到服役寿命。

这篇论文比较了 conventional cast 与 PM-HIP 制备的 Grade 91 ferritic steel。两类材料都经历了中子辐照，但 PM-HIP 样品在 1 dpa 后表现出非常突出的延性保留：均匀延伸率从未辐照的 10.0 ± 0.3% 只降到 9.1 ± 0.4%，同时屈服强度仍从 447 ± 5.6 MPa 升至 664 ± 2.5 MPa。

作者进一步把问题从宏观性能追到微观缺陷。常规的空洞和位错环并不足以解释 1 dpa PM-HIP 的异常延性保留；真正关键的证据来自 APT 与 TEM：Si 不是简单形成离散球形团簇，而是在螺位错线附近出现周期性富集，并与 β-FeSi2 linear complexion 的形成相联系。

这篇文章的价值，在于把“辐照中形成的局部一维结构”与工程钢的塑性响应联系起来。不过它的边界同样重要：3 dpa 后 PM-HIP 的延性明显下降，作者也没有把 linear complexion 解释成永久稳定或普适有效的抗辐照机制。

 方法路线：作者如何把“延性保留”追到位错芯？

PM-HIP 的工艺条件也不是背景信息而已：粉末经 103.4 MPa、1121 °C、4 h 热等静压，再经正火和回火处理。作者认为这种粉末路线帮助材料保留了高密度螺位错阵列，为后续辐照中的 Si 偏聚和 linear complexion 形成提供了位置。

 图文精读 01｜辐照后，延性为什么没有按常规掉下去？

读图重点

01

PM-HIP G91 在 1 dpa 后均匀延伸率为 9.1 ± 0.4%，接近未辐照 PM-HIP 的 10.0 ± 0.3%，保留超过 90%。

02

这种延性保留并不是因为材料没有被强化：PM-HIP 的屈服强度从 447 ± 5.6 MPa 升到 664 ± 2.5 MPa。

03

1 dpa PM-HIP 的拉伸曲线出现约 2% strain 的 extended yielding，提示塑性变形不是普通的连续硬化过程。

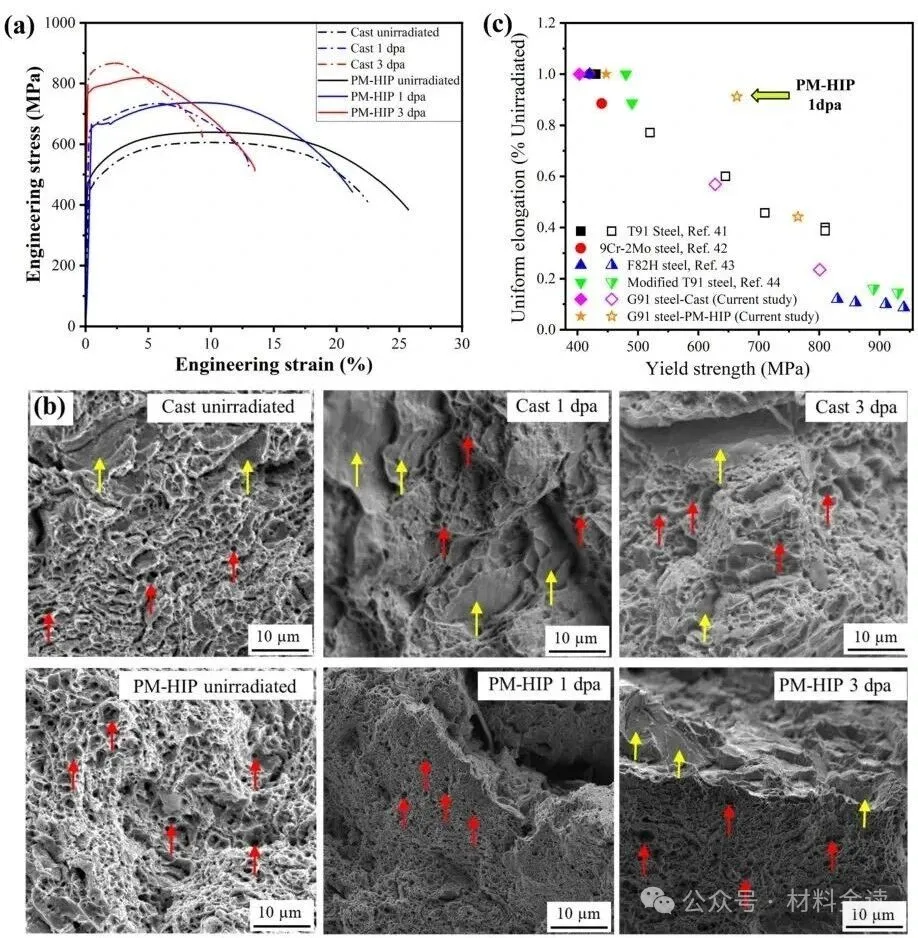

Figure 1 是全文的入口。它先证明一个宏观事实：PM-HIP G91 在中子辐照后仍然保住了相当高的均匀塑性，而 cast G91 的延性下降更明显。这个差异不是小数点上的波动，而是足以改变后续机制判断的性能分叉。

更重要的是，PM-HIP 不是通过牺牲强度来换取延性。1 dpa 后它仍然发生明显辐照强化，说明材料内部确实积累了辐照缺陷和障碍。真正需要解释的是：为什么同样强化之后，PM-HIP 还能出现较长的塑性流动窗口。

extended yielding 因此成为机制线索。它说明在屈服后的一段应变范围内，位错运动可能经历了反复的受限、脱开和继续移动，而不是简单被缺陷一次性锁死。

 图文精读 02｜空洞和位错环解释不了全部差异

读图重点

01

3 dpa 后 cast 与 PM-HIP 都只出现很低程度的空洞 swelling，分别约 0.022% 与 0.008%，空洞不是主导差异的唯一解释。

02

1 dpa 时 cast 与 PM-HIP 的位错环尺寸和密度接近：约 27.8 ± 5.1 nm / 4.83 × 10²¹ m⁻³ 与 26.3 ± 3.41 nm / 4.42 × 10²¹ m⁻³。

03

Table 2 中 PM-HIP 1 dpa 的 straight dislocation segment fraction 为 21.8 ± 4.3%，高于 cast 1 dpa 的 8.90 ± 5.7%，把注意力引向位错线本身。

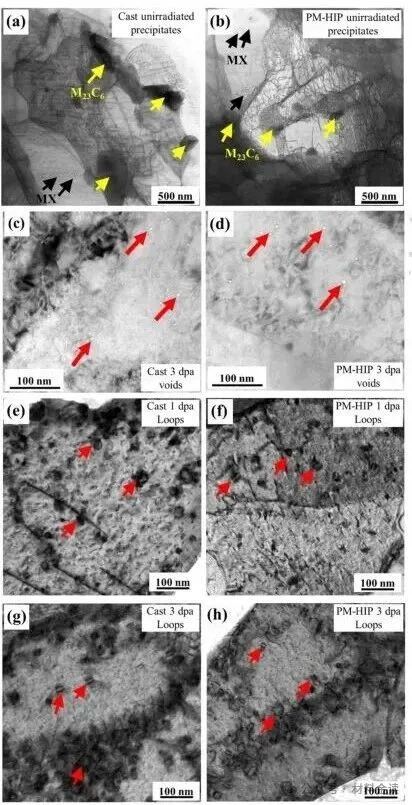

这一组图表的作用是把解释范围收窄。若 PM-HIP 的高延性只是因为空洞更少、位错环更少，那么常规 TEM 缺陷统计就应该给出足够直接的答案。但数据并不支持这么简单的解释。

空洞 swelling 很低，位错环在 1 dpa 条件下也没有表现出足以解释巨大延性差异的数量级差别。换句话说，PM-HIP 1 dpa 的特殊性不在于“没有辐照缺陷”，而在于缺陷、位错和溶质之间可能形成了不同的相互作用方式。

straight dislocation segment fraction 是这里的关键转向。PM-HIP 1 dpa 中较高比例的直线位错段，为后续 Si 沿螺位错线富集和 linear complexion 形成提供了结构基础。

 图文精读 03｜Si 沿螺位错形成 β-FeSi2 linear complexion

读图重点

01

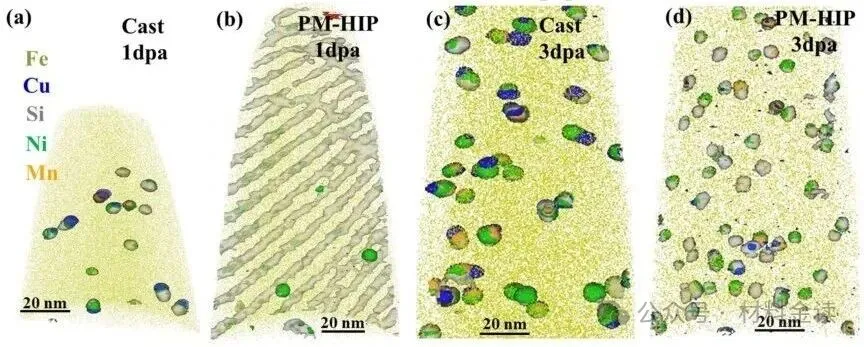

在 1 dpa PM-HIP G91 中，Si 主要沿位错线富集，而不是像 cast 或 3 dpa 样品那样主要表现为离散球形团簇。

02

沿位错线的局部 Si 富集区约 14.4 ± 2.0 at.%，超过 bulk Si 0.66 at.% 的 20 倍，平均直径约 1.85 ± 0.4 nm。

03

APT 晶体学、TEM 与 SADP 显示这些位错线位于 bcc 典型滑移体系，具有螺位错特征，并与 β-FeSi2 linear complexion 的形成相联系。

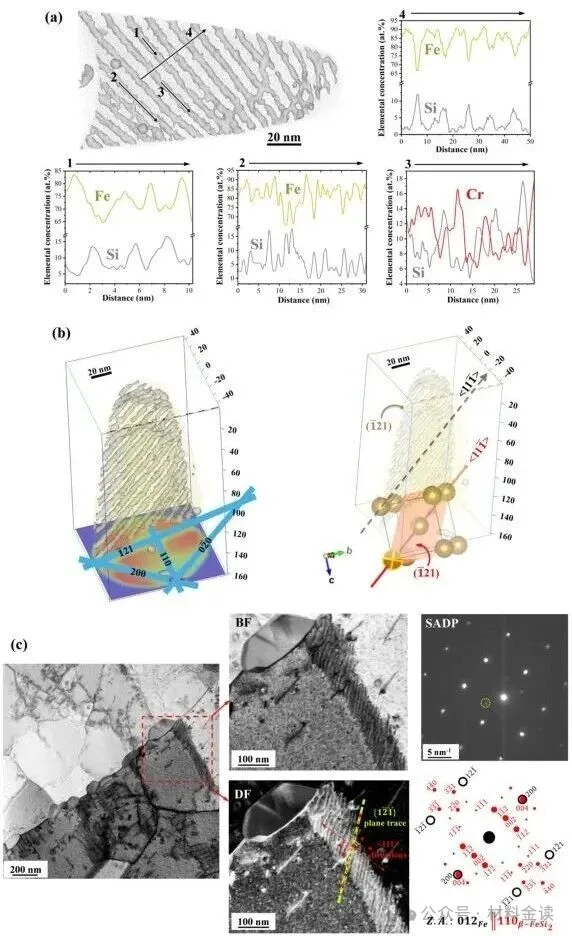

Figure 4 和 Figure 5 是全文最关键的机制证据。作者不是简单说“有 Si 偏聚”，而是把偏聚的位置、形貌、组成波动和晶体学线索连在一起：Si 富集沿着位错线出现，并呈现出局部周期性，而不是随机分布在基体中。

这个区别很重要。球形纳米团簇通常会被理解为辐照硬化来源之一；而沿螺位错形成的一维 complexion，则直接改变了位错线的运动方式。它既可以作为钉扎点限制位错，也可能在外加应力下经历逐步脱钉，从而对应拉伸曲线里的 extended yielding。

作者进一步提出，β-FeSi2 linear complexion 与螺位错偶极、jog / kink-pair 形成有关。这个机制解释了为什么 PM-HIP 1 dpa 能在辐照强化存在的同时，仍表现出较高的塑性容纳能力。不过在 3 dpa 下，complexion 是否稳定、是否转化为离散 Si-rich precipitates，作者仍保留了不确定性。

 给材料研究者的启发

第一，制备路线可以预设辐照后的“反应位点”。PM-HIP 不只是改变初始孔隙或晶粒状态，它还可能保留特定的位错结构，为服役中的偏聚和局部相转变提供位置。

第二，位错线不只是缺陷，也是可设计的一维界面。这篇论文把 complexion engineering 从模型合金推进到工程钢语境，提示位错芯附近的化学—结构状态值得被单独设计和表征。

第三，抗辐照设计要同时看剂量窗口和机制寿命。1 dpa 的高延性保留很有价值，但 3 dpa 后机制衰减同样重要。真正可用的合金设计，需要回答这种微结构自调控能持续多久。
