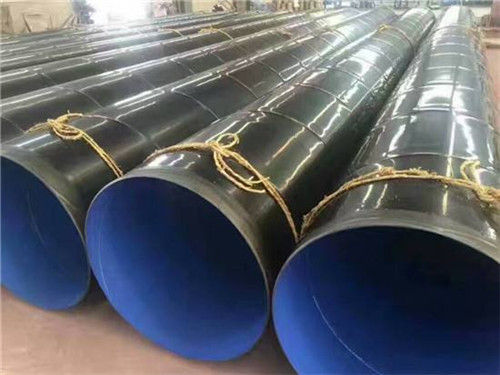

3PE防腐螺旋钢管内壁防腐分类

2018-08-03 12:16:10 作者：本网整理来源：网络分享至：

管道内输送的是液体或者是气体，如果是液体，可以添加防锈剂，防腐剂，如果管道直径比较粗，输送的液体允许，可以加牺牲阳极。一般钢管内防腐采用专业的生产设备然后进行环氧树脂粉末对于钢管内壁的防腐。常见的内壁防腐种类主要有IPN8710内壁防腐（环氧树脂内壁防腐）和水泥砂浆内壁防腐。

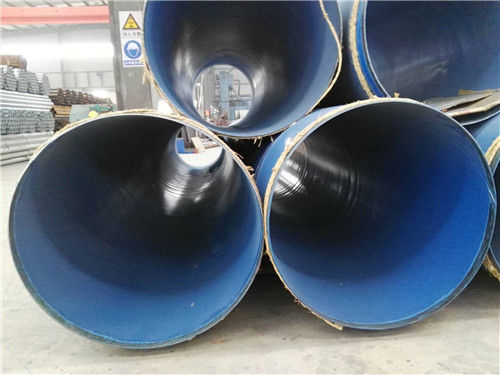

IPN8710内壁防腐（环氧树脂防腐）

1、组成

由脂肪族聚氨酯预聚物与环氧树脂、优质颜料、助剂、溶剂组成。专用于食品、饮用水等所接触的设备、输配水管道、饮水舱表面的防腐。

2、性能

该漆为接技型互穿网络聚合物，在常温下引发聚合，两网络能互相取长补短，产生协作效应，涂膜无毒性，高固体、低粘度，是一种强附着、高强度、耐冲磨、耐水解、耐腐蚀和耐水、耐候性非常优良的新型防腐涂料，且对钢结构表面的除锈要求不高，使用温度可在-20～120℃范围内。

3、技术指标：

3.1、干燥时间：表干30min 实干6-24h

3.2、柔韧性：1mm

3.3、耐冲击性：50cm

3.4、附着力：1级

4、施工及贮存：

（1）涂装前须将基铁表面处理Sa2.5级，施工中严禁带入水份、灰尘、油污以保证涂刷质量。

（2）涂料配比为：甲组分（基料）、乙组分（固化剂）=9kg漆：1kg固化剂（或按我厂告知的比例配比施工）。

（3）施工配比方法为：将甲组分大口打开，将乙组分加入甲组分内，充分搅拌均匀。熟化30分钟，即可进行涂装。

（4）此材料要求随配随用，配比后的涂料须在六小时之内用完。未配完的材料要密封保存。

（5）阴雨天或相对湿度大于75%时应停止施工。对于腐蚀介质严重的部位，建议多道涂刷。

（6）产品应存放在阴凉干燥处，防止日光直接照射，隔绝火源，远离热源。

（7）贮存期为十二个月，期满后应检验各项技术指标，如达到指标要求，可继续使用。

水泥砂浆内壁防腐

1、100号水泥砂浆是指它的强度是100kg/cm2，但是现在全部改成以MPa为单位了，100号对应于M10。配合比根据原材料不同、砂浆用途不同而不同，以常用的42.5普通硅酸盐水泥、中砂配100（M10）砌筑砂浆为例：水泥305kg：砂1.10m3：水183kg。 ?砂浆的标号有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40几种。砂浆按用途分有砌筑、抹灰、接缝几种，和标号无关。水泥砂浆工作完成后还有重要的一道工序，那就是风干。就是指在自然状态下风干2-3天。主要是防止在装运的途中由于颠簸导致水泥砂浆出现裂缝。

2、由于钢管内填有混凝土，能吸收大量的热能，因此遭受火灾时管柱截面温度场的分布很不均匀，增加了柱子的耐火时间，减慢钢柱的升温速度，并且一旦钢柱屈服，混凝土可以承受大部分的轴向荷载，防止结构倒塌。组合梁的耐火能力也会提高，因为钢梁的温度会从顶部翼缘把热量传递给混凝土而降低。经实验统计数据表明：达到一级耐火3小时要求和钢柱相比可节约防火涂料1/3一2/3甚至更多，随着钢管直径增大，节约涂料也越多。

3、防腐钢管用于：市政工程：适用高层建筑给水、热网供热、自来水工程、燃气输送、埋地输水等管道。石油：石油输送管道、化工制药、印染等行业输送腐蚀性介质的工艺管道。

4、污水处理：污水处理排放管、污水管以及生物池防腐工程农业：农业灌溉用管、深井管、排水管等网路，耐腐蚀性能优于钢结构有利于钢管的抗火和防火.

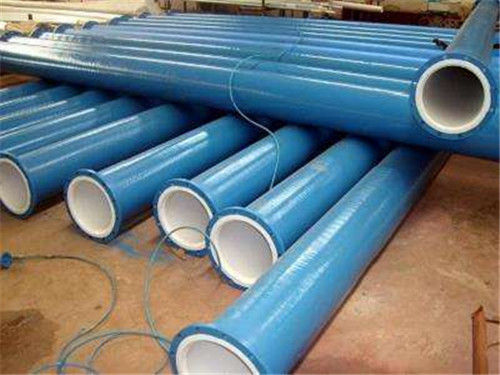

水泥砂浆内防腐管道：

水泥、沙子和水的混合物叫水泥砂浆。通常所说的1：3水泥砂浆是用1份水泥和3份砂配合，实际上忽视了水的成分，一般在0.6左右比例，即应成为0.6：1：3 水泥砂浆的用途，在建筑工程中，一是基础和墙体砌筑，用做块状砌体材料的粘合剂，比如砌毛石、红砖要用水泥砂浆；二是用于室内外抹灰。水泥砂浆在使用时，还要经常掺入一些添加剂如微沫剂、防水粉等，以改善它的和易性与粘稠度。水泥砂浆里按比例加入石子，就成为混凝土。水泥砂浆标号强度的意思是指对按标准方法制作和养护的立方体试件，在28d龄期，用标5、准试验方法测得的抗压强度总体分布中的一个值。

钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。热轧的钢材产品，对于厚度和边宽这方面不好控制。我们熟知热胀冷缩，由于开始的时候热轧出来即使是长度、厚度都达标，*冷却后还是会出现一定的负差，这种负差边宽越宽，厚度越厚表现的越明显。所以对于大号的钢材，对于钢材的边宽、厚度、长度，角度，以及边线都没法要求太精确。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：韩鑫

《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群：140808414
