【AI读论文】镁合金的“超能力”：如何让镁合金变得超级柔韧？

2025-04-30 17:14:27 作者：材料科学和技术来源：材料科学和技术分享至：

引言：为什么镁合金需要“超塑性”？

镁合金是材料界的“轻量级冠军”，比铝还轻，但有一个致命缺点——太脆！在室温下很难加工成复杂形状，限制了它在航空航天、汽车等领域的应用。

于是，科学家们开始研究如何让镁合金变得“超级柔韧”，也就是具备超塑性（Superplasticity）。超塑性可以让镁合金像口香糖一样拉伸好几倍而不断裂，轻松塑造复杂零件。

那么，如何让镁合金拥有这种“超能力”呢？这篇科普文章带你一探究竟！

合金化策略：给镁合金加点“料”

（1）高合金化：用“硬质粒子”锁住晶界

高合金化镁合金（如镁稀土合金）通过添加大量合金元素，形成高熔点的第二相粒子（如Mg-RE相）。这些粒子像“钉子”一样钉住晶界，抑制高温下晶粒粗化，促使变形过程中晶界滑移的持续激活，实现超塑性（延伸率通常＞400%）。

典型案例：Mg-Gd-Y-Zn-Zr合金在高温下能拉伸3570%（相当于3米长的材料拉成100多米！）。
缺点：稀土元素太贵，成本高。

（2）低合金化：用“溶质偏聚”稳定晶界

为了降低成本，科学家尝试用少量合金元素（如Zn、Ca）实现超塑性。这些元素会在晶界处富集（溶质偏聚），像“胶水”一样粘住晶界，阻碍高温超塑性变形过程中晶粒长大。

典型案例：Mg-Zn-Ca-Sn-Mn合金在573K下能拉伸410%，成本仅为高合金的1/10！
优势：便宜，适合工业化生产。

（3）镁锂合金：低温也能“超柔韧”

镁锂（Mg-Li）合金是“低温超塑性”的明星，因为锂的加入让镁的晶体结构更易变形。

神奇表现：某些Mg-Li合金在室温下就能拉伸400%以上！
应用前景：适合制造手机、笔记本电脑等精密部件。

晶粒结构调控：细晶 vs. 混晶

（1）细晶镁合金：越小越“软”

超塑性通常需要晶粒尺寸<10微米。科学家通过剧烈塑性变形（SPD）技术（如ECAP、HPT）制备超细晶镁合金。

ECAP（等通道转角挤压）：让镁合金通过特殊模具，晶粒被“压碎”成亚微米级/纳米级。
HPT（高压扭转）：边压边扭，晶粒可细化到100纳米以下，室温也能实现超塑性！

（2）混晶镁合金：粗细搭配，干活不累

传统观点认为超塑性需要均匀细晶，但近年研究发现，粗晶+细晶的“混晶结构”也能实现超塑性！

粗晶的作用：在超塑性变形中发生动态再结晶（CDRX），不断“分裂”出细晶，协调变形。
典型案例：混晶结构AZ91镁合金拉伸580%不断裂。

超塑性机制：高温下的“魔术”

（1）晶界滑移（GBS）：超塑性的核心

超塑性变形时，晶粒会像“积木”一样滑动，占变形量的50%以上。细晶和高温能促进GBS。

（2）高应变速率超塑性（HSRS）：快速协调变形能力

普通超塑性需要慢速拉伸（应变速率<10⁻³/s），但HSRS能在10⁻²/s（快10倍以上）下实现高柔韧性！

策略：超细晶/纳米晶；液相辅助调控机制（局部高温熔化晶界）；动态再结晶。
超细晶Mg-9Li-1Zn合金：在10^-2/s高应变速率下拉伸，延伸率可达到~445%。

（3）低温超塑性（LTSP）：室温也能“拉丝”

通过纳米晶或溶质偏聚，某些镁合金在室温下就能展现超塑性，比如：

Mg-8Li合金：室温拉伸440%，像橡皮筋一样柔韧！

未来展望：更便宜、更强、更实用

（1）低成本化：减少稀土用量，开发低合金化无稀土超塑性镁合金。

（2）工业化生产：改进传统轧制、挤压工艺，替代昂贵的SPD技术。

（3）混晶结构优化：探索混晶结构对镁合金超塑性变形机制的影响。

（4）室温超塑性：让镁合金在常温下就能轻松加工，彻底改变制造业！

结语：镁合金的“变形记”

从“脆如饼干”到“柔若橡皮”，科学家通过合金设计、晶粒调控和变形机制优化，让镁合金拥有了“超能力”。未来，随着技术进步，超塑性镁合金或将成为轻量化材料的“终极选择”！

想象一下：未来的3C壳体、汽车、甚至飞机壳体构件，都可能由这种“超级镁合金”制成，既轻又强，还能像塑料一样随意塑形——这才是真正的“黑科技”！

图片解析

图1. 本综述关键科学问题的示意图。

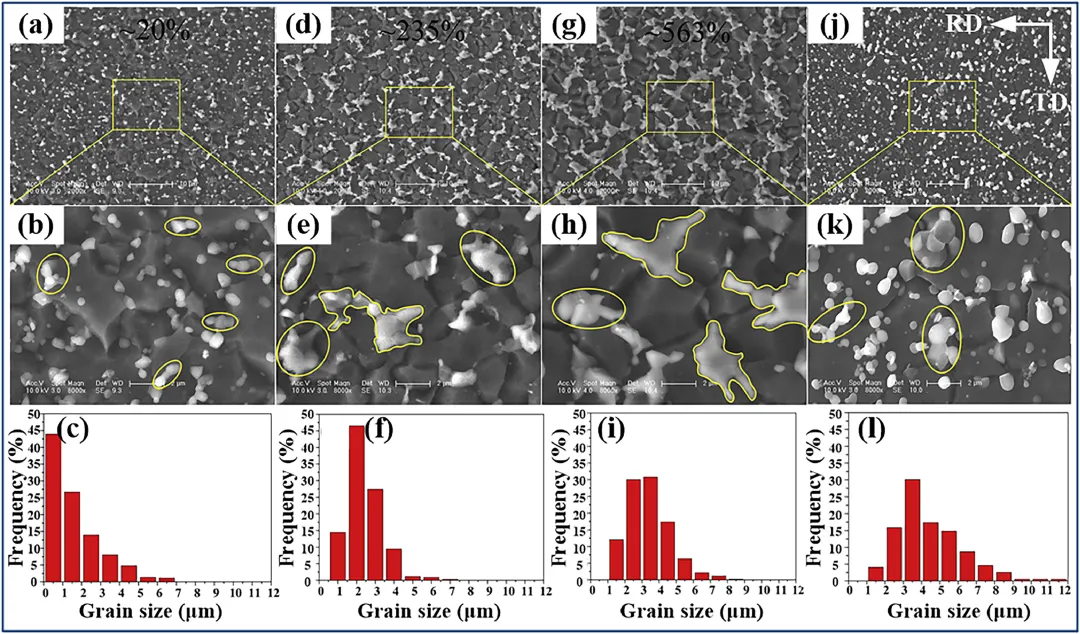

图2. AZ91合金在不同拉伸应变阶段的SEM图像：(a, b) ~20%应变；(d, e) ~235%应变；(g, h) ~563%应变（即断裂状态）；(j, k) 在250℃等温热处理样品（对应~563%应变的等效保温时间）的微观结构。对应的晶粒尺寸分布图分别如(c, f, i, l)所示。

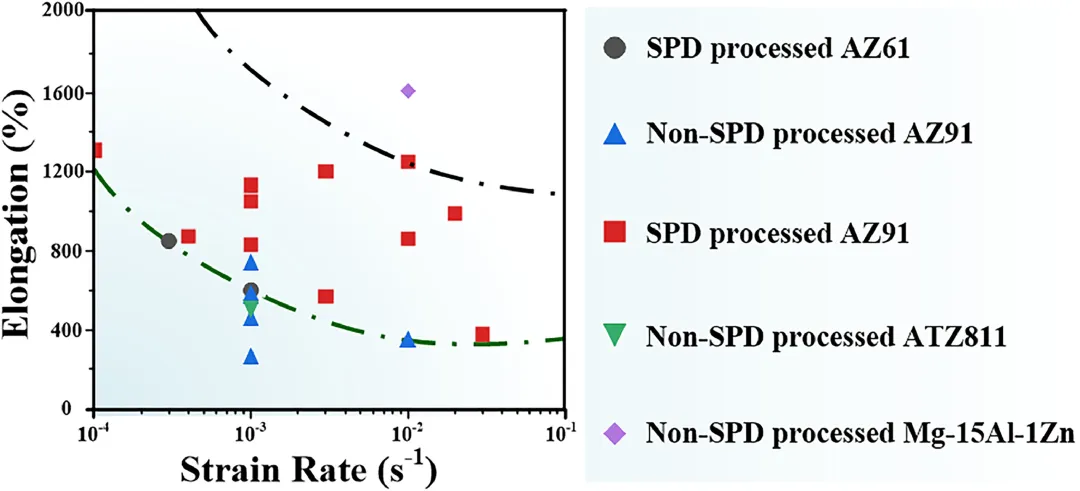

图3. 典型超塑性Mg-Al-Zn系合金的力学性能统计。虚线显示了应变率与超塑性之间的权衡关系。

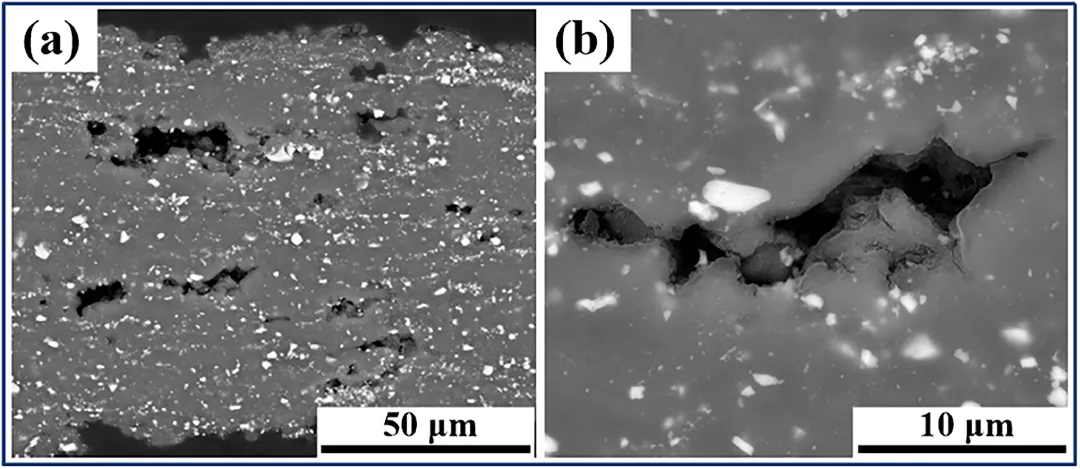

图4. HRDSR工艺制备的Mg-13Zn-1.5Y合金在523 K、1×10⁻³ s⁻¹条件下拉伸1021%应变后的标距区域SEM图像：(a) 低倍率；(b) 高倍率。

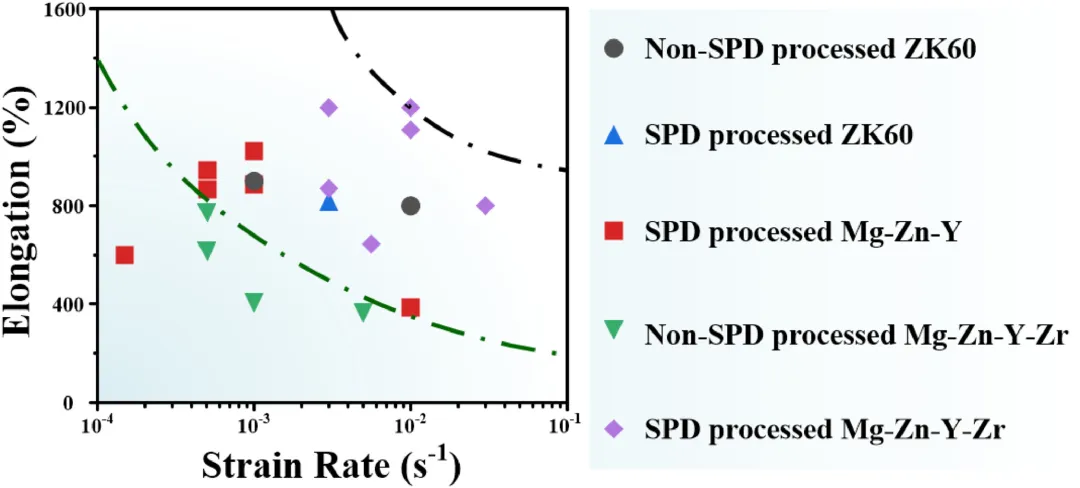

图5. 典型超塑性Mg-Zn系合金的力学性能统计。虚线显示了应变率与超塑性之间的权衡关系。

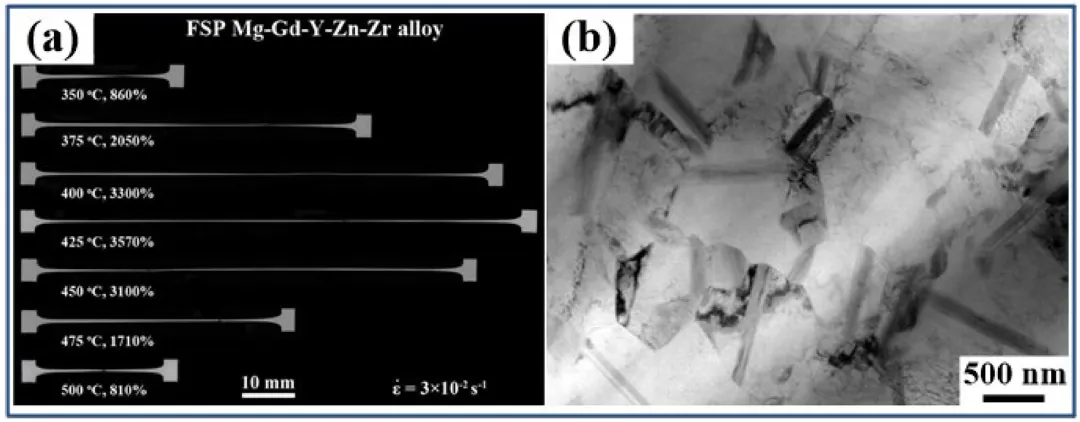

图6. (a) FSP工艺制备的Mg-9Gd-4Y-1Zn-0.4Zr合金在不同温度下以3×10⁻² s⁻¹应变率拉伸至断裂的样品形貌；(b) FSP工艺制备的Mg-9Gd-4Y-1Zn-0.4Zr合金的TEM图像。

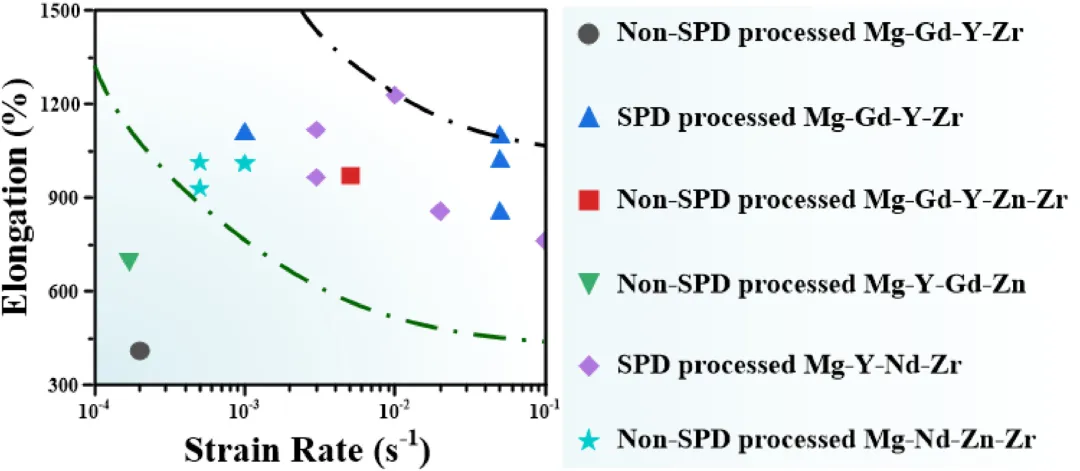

图7. 典型超塑性Mg-RE系合金的力学性能统计。虚线显示了应变率与超塑性之间的权衡关系。

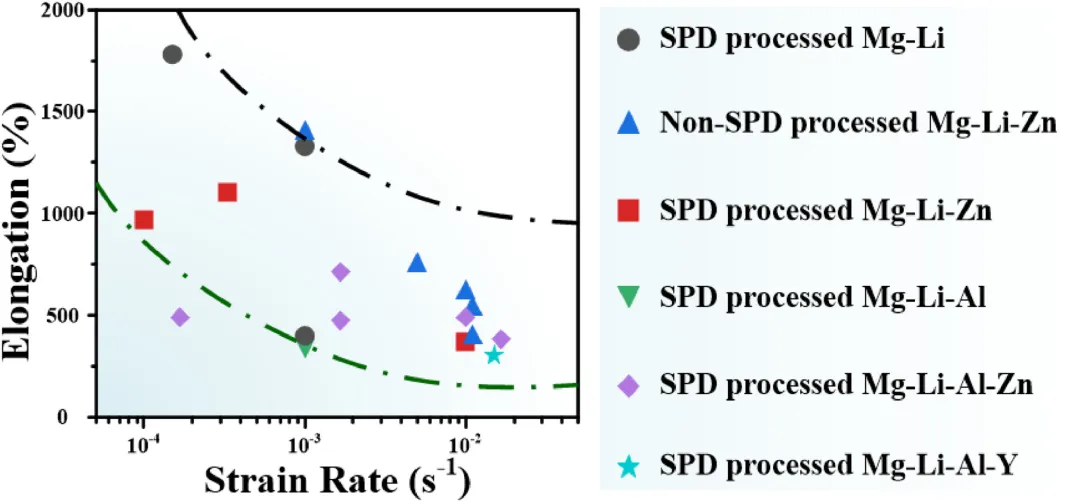

图8. 典型超塑性Mg-Li系合金的力学性能统计。虚线显示了应变率与超塑性之间的权衡关系。

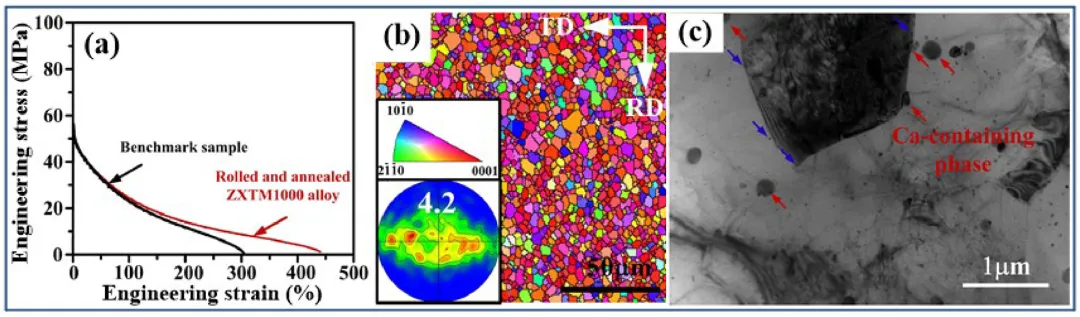

图9. (a) 基准样品和轧制退火态ZXTM1000合金在573 K和1×10⁻³ s⁻¹条件下拉伸的应力应变曲线；(b) 基准样品的IPF图；(c) 基准样品的TEM图像。

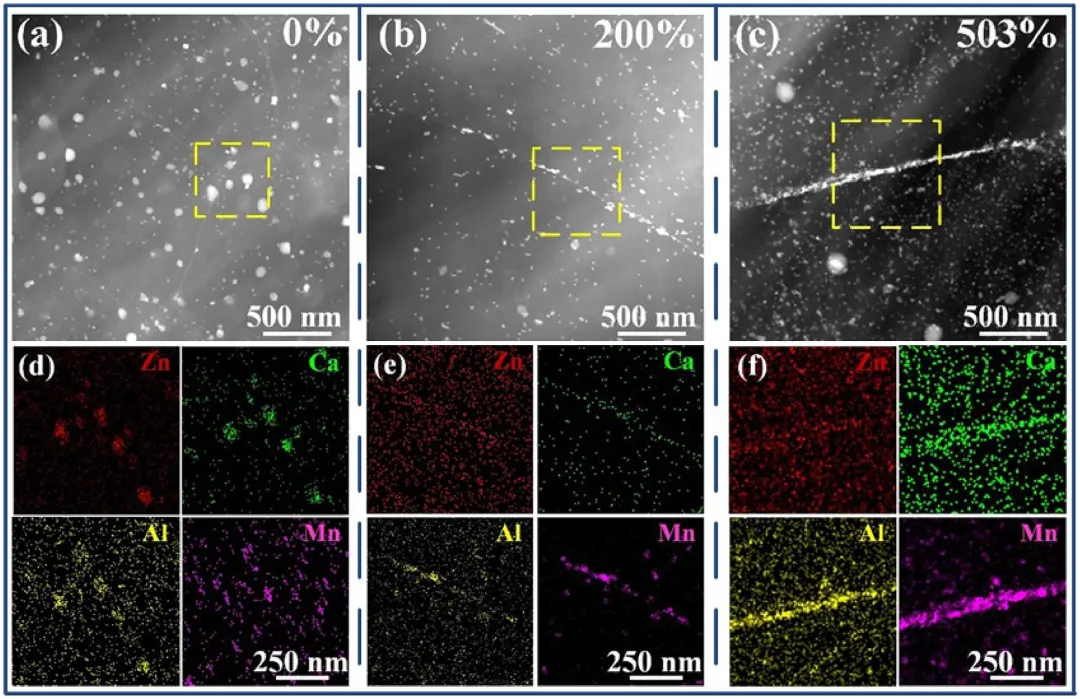

图10. ZXAM2111合金在623 K和1.0×10⁻³ s⁻¹条件下拉伸至不同应变（0%、~200%、~503%）时的HAADFSTEM图像：(a–c) 及其对应的黄色矩形区域的EDS分析结果 (d–f)。

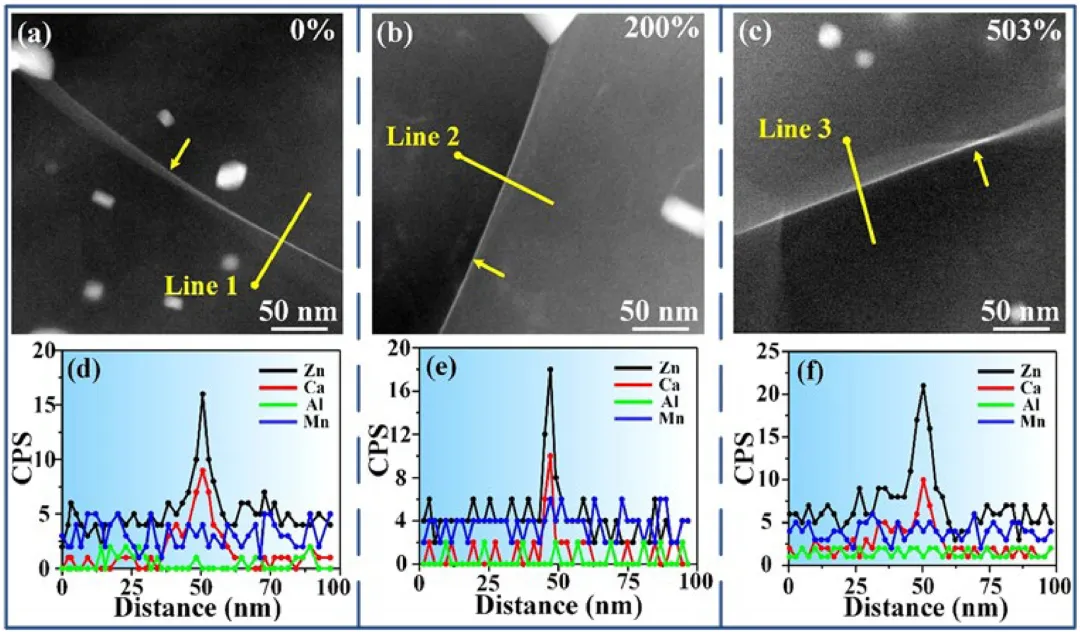

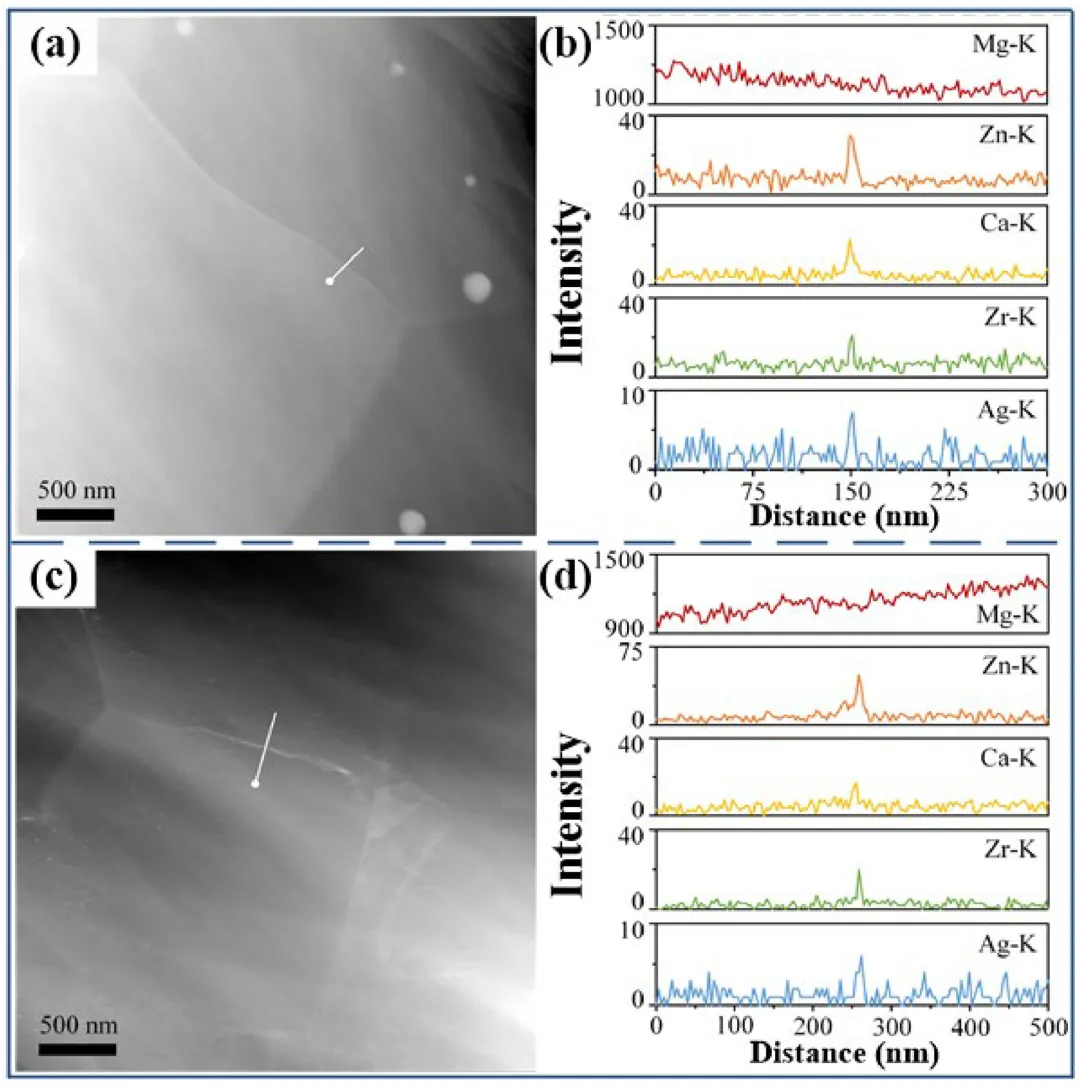

图11. (a–c) 拉伸至不同应变（0%、~200%、~503%）样品的HAADFSTEM图像；(d–f) 跨越晶界的EDS线扫描分析。

图12. (a) 轧制退火态ZXKQ1000合金的代表性HAADFSTEM图像；(b) 对应的EDS扫描结果；(c) ZXKQ1000合金在300°C和1×10⁻³ s⁻¹条件下拉伸至~220%应变时的HAADFSTEM图像；(d) 对应的EDS扫描结果。

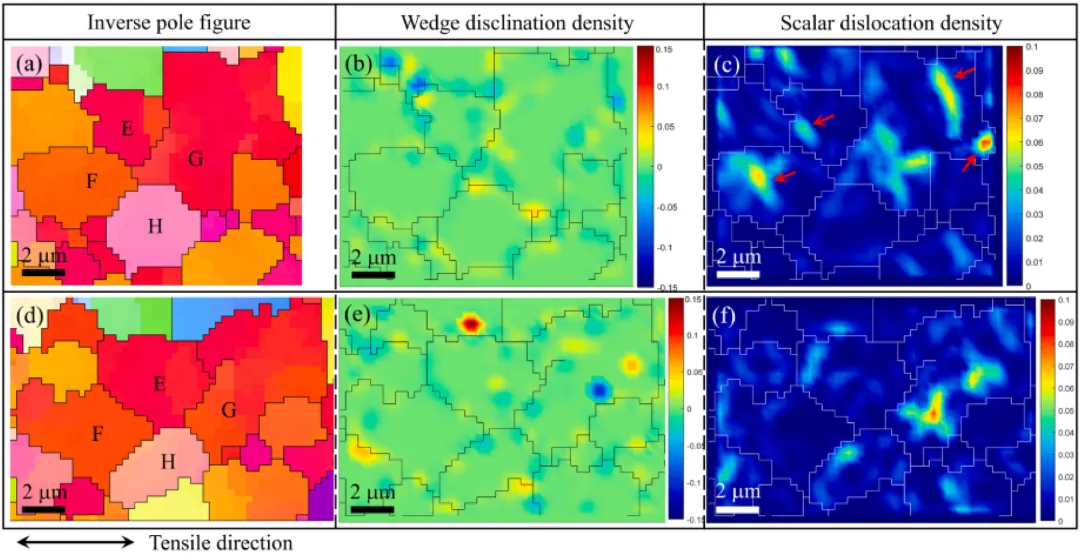

图13. (a) 拉伸至~100%应变的样品的IPF图像；(b) 对应的向错密度分量θ₃₃分布图（单位：rad μm⁻²）；(c) 位错密度分布图（单位：μm⁻¹）；(d) 拉伸至~120%应变样品的IPF图像；(e) 对应的向错密度分量θ₃₃分布图；(f) 位错密度分布图。

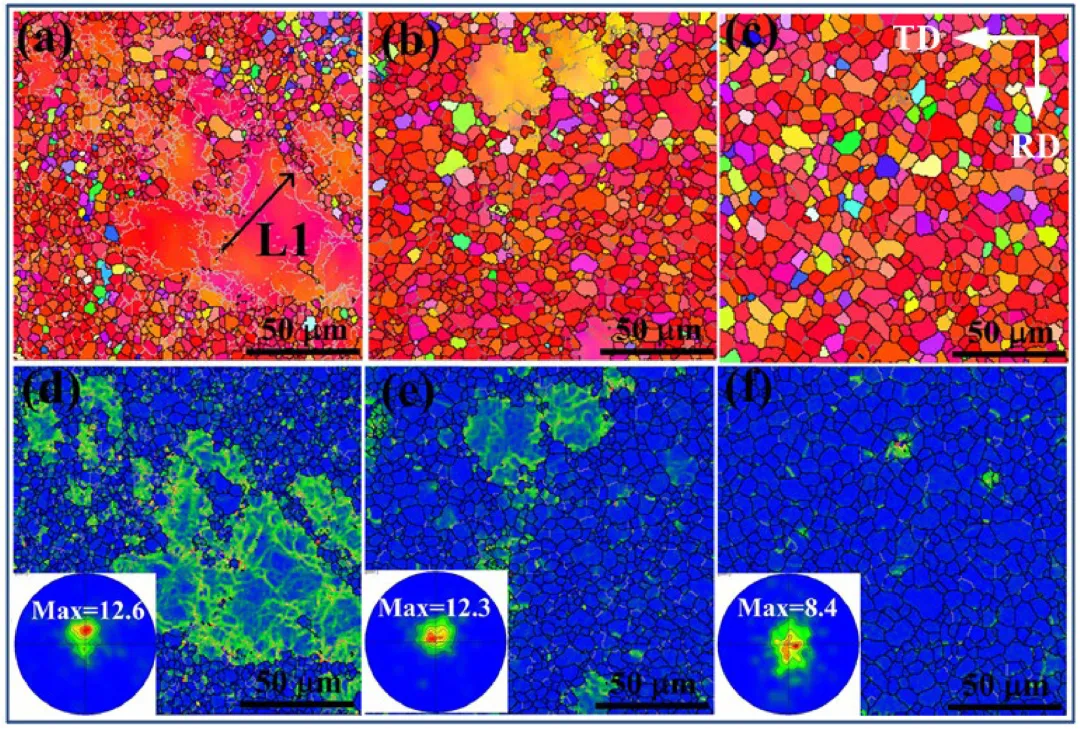

图14. 拉伸至不同应变下的HPRed AZ91合金的IPF图像：(a) ~10%；(b) ~100%；(c) ~580%（断裂状态）；(d–f) 对应的KAM图。

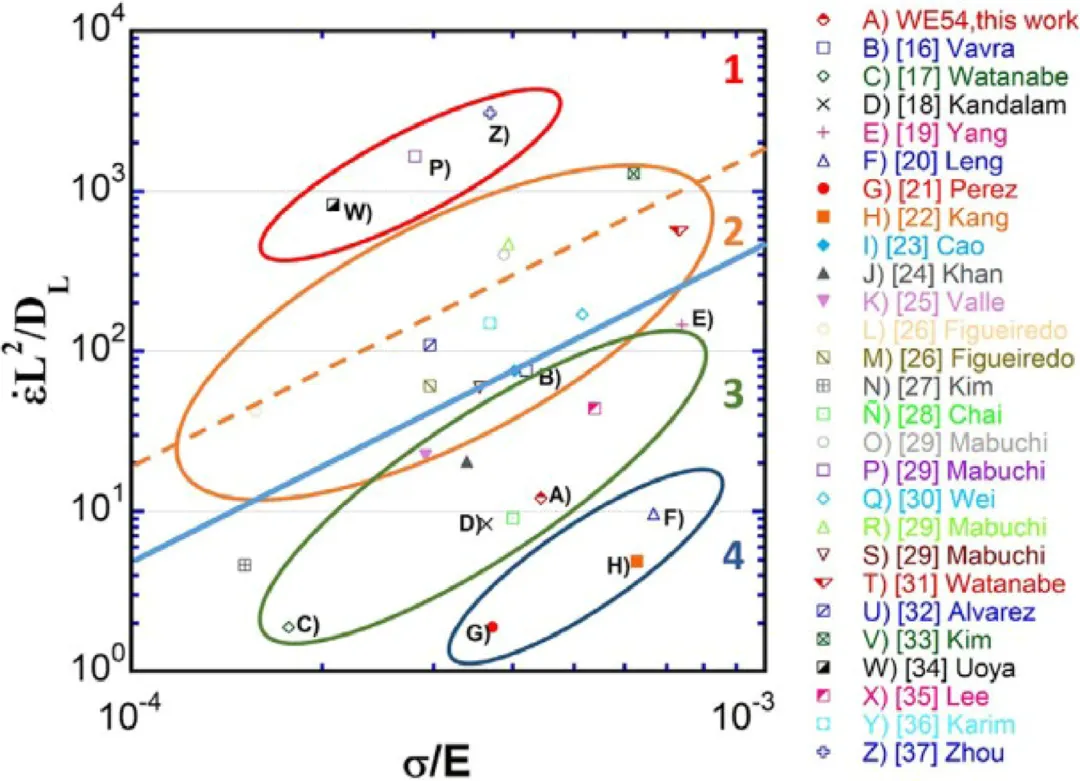

图15. 超塑性镁合金的晶格扩散晶粒尺寸校正的应变速率随归一化应力的变化关系图。图中用彩色椭圆标出了四个区域：(1) “轻”溶质元素与“双相”微观结构；(2) “轻”溶质元素；(3) “重”溶质元素；(4) 易形成LPSO相的“重”溶质元素。

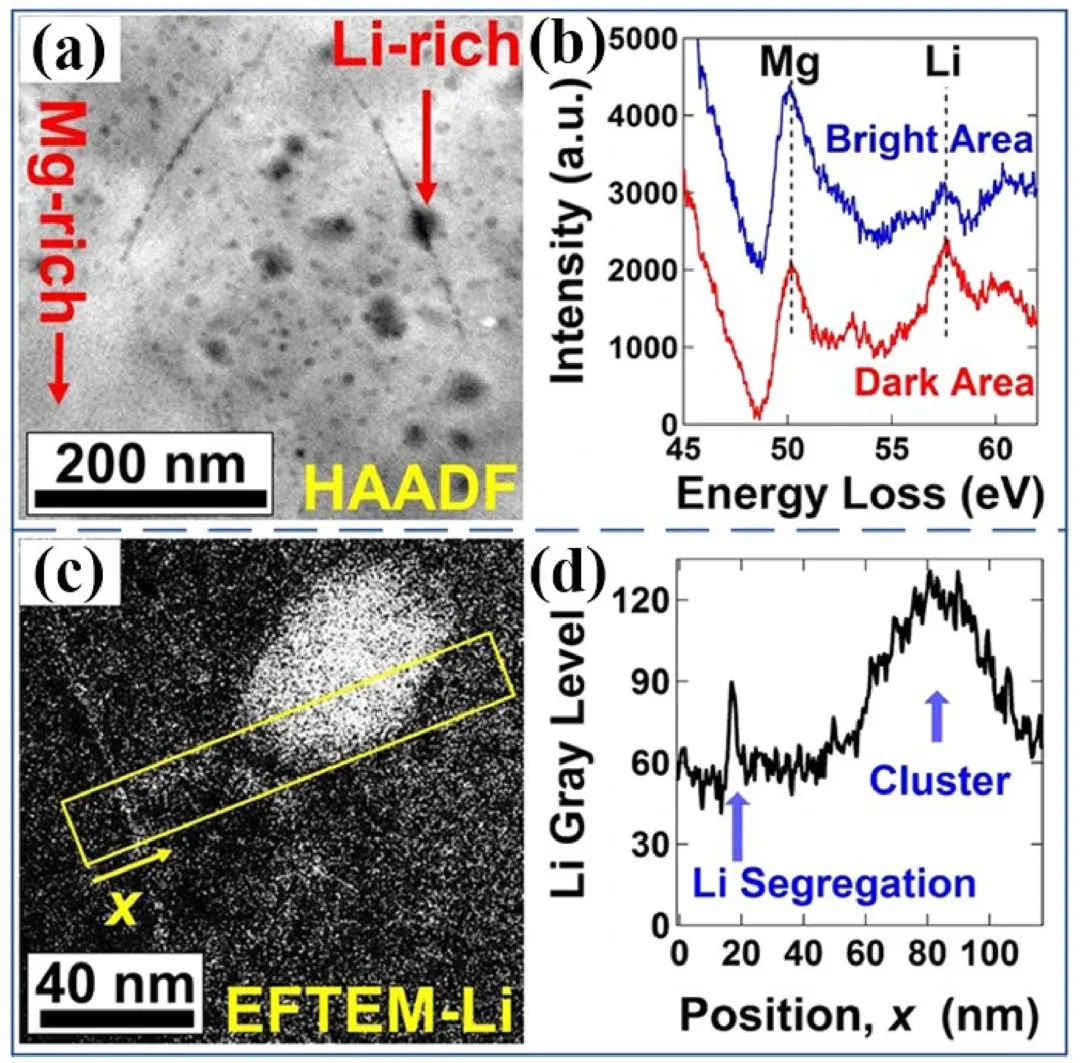

图16. HPT工艺制备的Mg-8Li合金的微观组织：(a) HAADF图像显示Mg和Li原子的分布，表明Li沿晶界偏聚；(b) 对应的EELS图谱；(c) Li元素的能量过滤透射电子显微镜（EFTEM）图；(d) EFTEM图像中沿x方向的Li灰度变化。

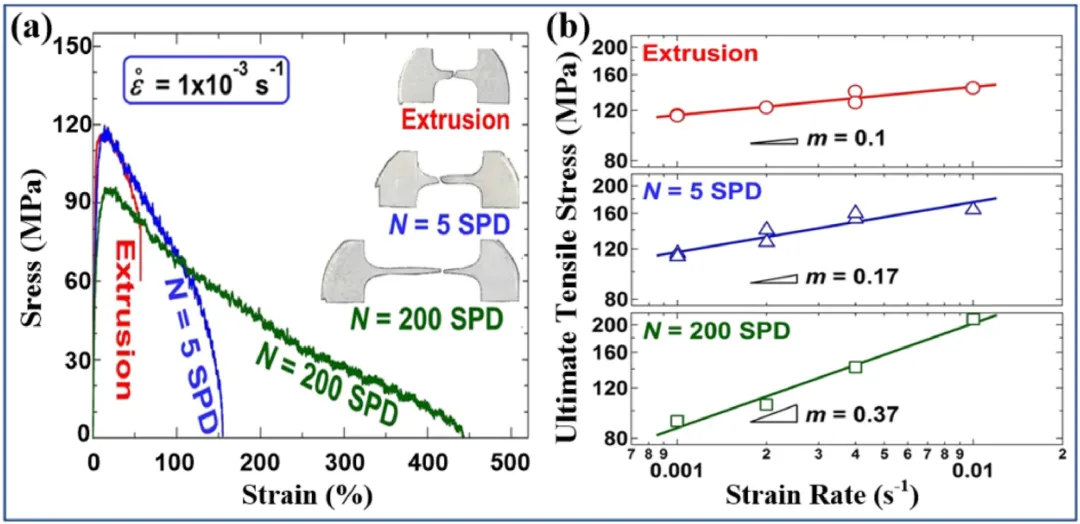

图17. 挤压态和HPT工艺制备的Mg-8Li合金在300 K下的拉伸测试结果：(a) 应变速率为1×10⁻³ s⁻¹时的应力应变曲线；(b) 极限拉伸应力随应变速率的变化；斜率代表应变率敏感性m。

课题组简介

王慧远，国家级人才基金项目、教育部特聘教授、全国优秀博士学位论文获得者。主要从事轻合金非平衡凝固与组织控制等制备科学与加工技术领域的教学、科研工作。在高性能轻合金设计与液固协同组织调控方面取得多项成果。承担国家重点研发计划项目、国家自然基金重大项目、重点项目等。获吉林省技术发明一等奖等。担任J. Mater. Sci. Technol.、J. Magnes. Alloy.、《金属学报》编委等学术兼职。

查敏，国家级人才基金项目。主要从事轻合金组织控制、强韧化与加工制备领域的教学、科研工作。在轻合金组织控制、强韧化、塑性/超塑性及高效制备关键技术方面取得多项成果。在Acta Mater., Int. J. Plast., Adv. Mater.，Mater. Res. Lett., Scri. Mater.等期刊发表系列学术论文。承担国家重点研发计划项目（国际合作）/课题、国家自然基金重点项目、优青项目和面上项目等。获国际镁学会优秀青年科学家奖、吉林省技术发明一等奖（排3）、全国高校冶金院长奖等。担任《金属学报》编委、Mater. Res. Lett.与J. Magnes. Alloy.青年编委等学术兼职。

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
