在钢铁材料中，铁素体如同是钢的“肌肉”，而其“骨骼”就是碳化物。从普通的建筑用钢到高强度的切削刀具，碳化物的种类、形态及分布，直接决定了材料的性能。

一、 碳化物的本质：从固溶到析出

钢的本质是铁碳合金，即碳原子以间隙原子的形式溶入铁晶格，形成的固溶体（如奥氏体、铁素体）。然而，随着碳含量的增加或温度的降低，碳在铁中的溶解度达到饱和，多余的碳便会与铁或合金元素结合，形成硬度极高的第二相——碳化物。

二、 碳化物的种类

根据元素组成的不同，钢中的碳化物主要分为两大类：

1. 渗碳体（Fe3C）

这是碳钢中最基础的碳化物。它具有复杂的正交晶体结构，极硬且脆。并且其形态决定了最终的性能： 在珠光体中，它以片状存在；经过球化退火后，它转变为球状。通常，球状化程度越高，钢材的冷加工性能越好。

2. 特种合金碳化物

在合金钢中，铬（Cr）、钨（W）、钼（Mo）、钒（V）等元素会“抢夺”碳原子，形成稳定性更高的化合物：

• Cr23C6 与 Cr7C3，对耐蚀性和抗氧化性有显著影响，在奥氏体不锈钢中，会沿晶界析出导致邻近区域“贫铬”（Cr < 12%），破坏钝化膜。

• MC 与 M2C 型： 典型的如 VC（碳化钒）或 WC（碳化钨），它们有接近金刚石的硬度，是高速钢实现“红硬性”的关键。

常见的合金按照析出热力学稳定性排序如下：

TiC > ZrC > NbC > VC > W2C > Mo2C > Cr23C6 > Fe3C

三、 碳化物对性能的影响

✅ 正面效果：强化与耐磨

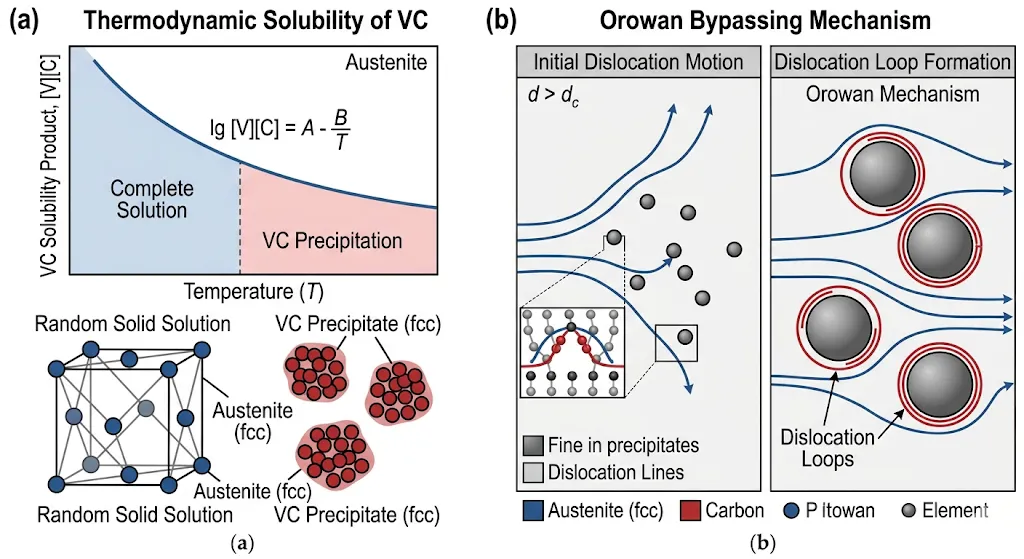

• 弥散强化： 纳米级的碳化物颗粒均匀分布在基体上，像一颗颗“钉子”一样钉住位错线，可以显著提高钢的屈服强度。

• 晶粒细化： 在高温加热时，未溶解的碳化物可以阻止奥氏体晶界移动，防止晶粒长大。

❌ 负面效应：脆性与偏析

• 网状碳化物： 如果碳化物沿晶界呈连续网状析出，会使钢材的冲击韧性断崖式下跌，导致早期材料失效。

• 带状偏析： 在锻造不当的情况下，碳化物可能呈带状聚集，导致材料性能出现各向异性。




四、 热处理的工艺处理

1. 球化退火： 将片状渗碳体球化，降低硬度，提高切削加工性能。

2. 淬火与回火： 淬火使碳化物溶入基体，形成过饱和固溶体，而回火则让其以极小的尺寸重新弥散析出（二次硬化），实现硬度与韧性的平衡。

3. 深冷处理： 促进残留奥氏体转变，同时诱导超细碳化物的析出，进一步提升耐磨性。

五、 结语

碳化物不仅是钢铁中的杂质或简单产物，更是材料工程师手中的“调色板”。通过精准控制碳化物的类型、尺寸、分布和数量，得到不同性能的钢铁材料，为工业需求中的复杂的服役环境，找到性能最佳的材料。
